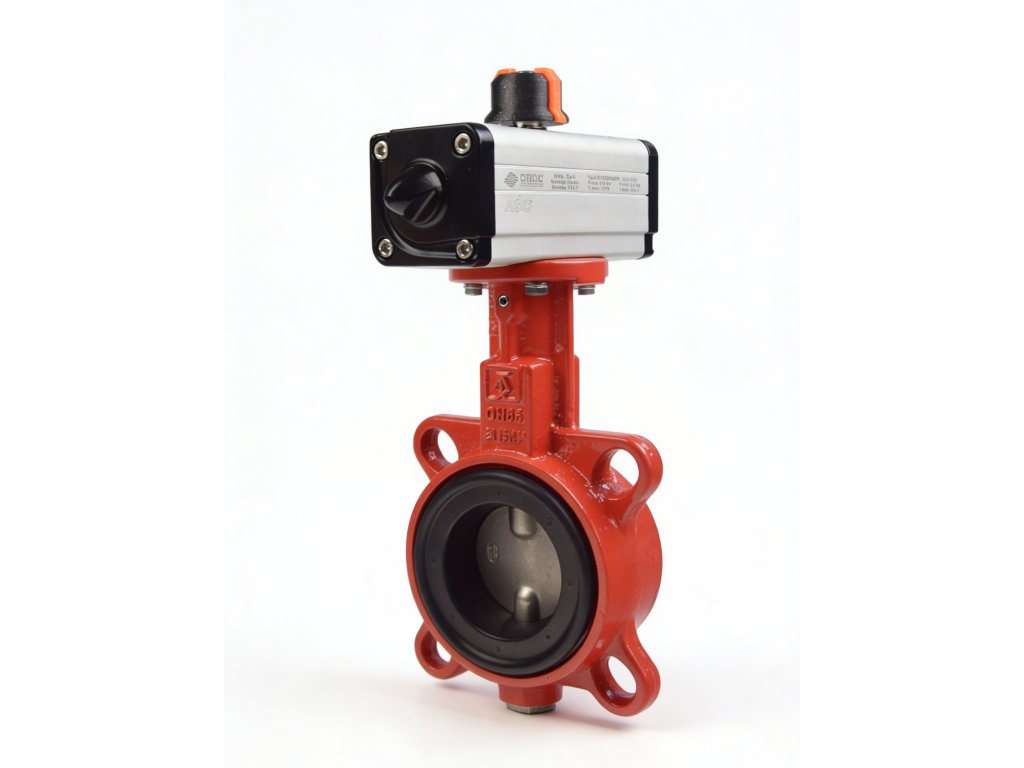

924B Klapka medziprírubová s pneupohonom dvojčinným
Kód: 924B032D030 924B040D030 924B050D030 924B065D030 924B080D060 924B100D060 924B125D106 924B150D106 924B200D240 924B250D240 924B300D480 Zvoľte variant
Súvisiaci tovar
Podrobný popis
Medziprírubová uzatváracia klapka 924B s diskom z nerezovej ocele je vhodná pre neagresívne kvapaliny, ako je studená/teplá voda, pitná voda, kondenzát, surová voda a pod. Tieto komplety ponúkame v dimenziách 32-300 so štandardným pripojením medzi príruby PN6/10/16. Telo z tvárnej liatiny v kombinácii s manžetou EPDM umožňuje použitie klapky v teplotnom rozsahu -25 °C až +110 °C a tlaku 0 až 16 bar, aj vo vonkajšom prostredí.
Na vyžiadanie Vám môžeme ponúknuť aj klapku s manžetou EPDM, ktorá je certifikovaná pre pitnú vodu nemeckým inštitútom DVGW CERT GmbH. Cena kompletu s touto manžetou je rovnaká ako cena kompletu bez certifikácie.
Parametre klapky:
| Manžeta: | EPDM |
| Disk: | nerez |
| Telo: | tvárna liatina GGG40 |
| Rozsah pracovných teplôt: | -25°C až +110°C |
| Prevádzkové parametre: | TS = +110°C, PS=16 Bar |
| Menovitý tlak: | PN16 |
| Diferenčný tlak: | max. 1,6 MPa |
| Pripojenie: | na príruby PN 6/10/16 |
| Použitie: |
- surová voda, pitná voda, kondenzát - vzduch bez prímesi oleja - teplovodné, chladiace a klimatizačné systémy |
| Ovládanie: | pneupohon dvojčinný |
Pre pneupohon sa používa upravený tlakový vzduch s tlakom 0,6 MPa. Pri nižšom ovládacom tlaku sa znižuje krútiaci moment pohonu. Tlakový vzduch sa privádza do pohonu cez elektromagnetický ventil, ktorý zaisťuje jeho ovládanie. Pneupohon dvojčinný je ovládaný tlakovým vzduchom pre oba smery (otvorené/zatvorené).
Parametre pohonu:
| Materiál tela pohonu: | hliníková zliatina |
| Ovládací tlak pohonu: | 6 Bar |
| Max. ovládací tlak: | 8 Bar |
| Teplota okolia: | -20°C...+80°C |
Voliteľná výbava pohonu:
Koncové spínače, pneumatický pozicionér, prevedenie do prostredia s nebezpečenstvom výbuchu. K pneupohonu je potrebné samostatne zakúpiť aj eletromagnetický ventil VCSV, ktorý nájdete v našej ponuke.
Dodatočné parametre
| Kategória: | S dvojčinným pneumatickým pohonom |
|---|---|
| Záruka: | 2 roky |
