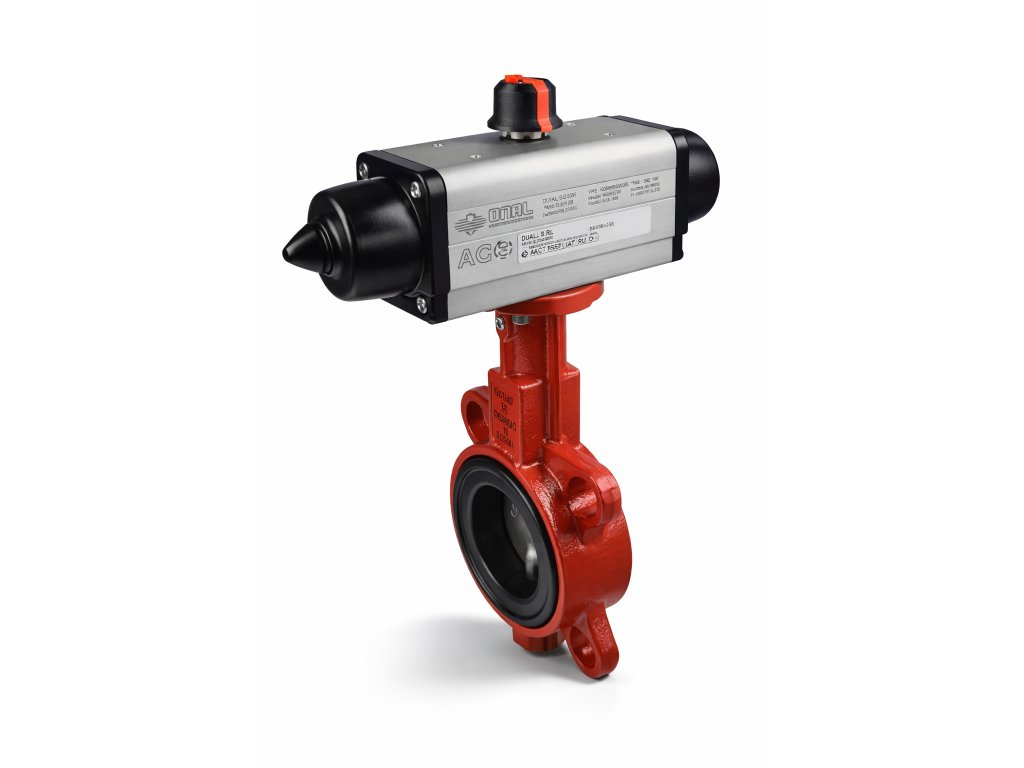

624B Klapka medziprírubová s pneupohonom jednočinným
Kód: 624B032S030 624B040S030 624B050S030 624B065S030 624B080S053 624B100S090 624B125S120 624B150S180 Zvoľte variant
Súvisiaci tovar
Podrobný popis
Medziprírubová uzatváracia klapka 624B s diskom z nerezovej ocele je vhodná pre neagresívne kvapaliny, ako je studená/teplá voda, pitná voda, kondenzát, surová voda a pod. Klapka je osadená pneupohonom jednočinným. Tieto komplety ponúkame v dimenziách 32-150 so štandardným pripojením medzi príruby PN6/10/16. Telo zo šedej liatiny v kombinácii s manžetou EPDM umožňuje použitie klapky v teplotnom rozsahu -10 °C až +110 °C a tlaku 0 až 16 bar.
Parametre klapky:
| Manžeta: | EPDM |
| Disk: | nerez |
| Telo: | sivá liatina GG25 |
| Rozsah pracovných teplôt: | -10°C až +110°C |
| Prevádzkové parametre: | TS = +110°C, PS=16 Bar |
| Menovitý tlak: | PN16 |
| Diferenčný tlak: | max. 1,6 MPa |
| Pripojenie: | na príruby PN 6/10/16 |
| Použitie: |
- surová voda, kondenzát - vzduch bez prímesi oleja - teplo /> |
| Ovládanie: | pneupohon jednočinným |
Pre pneupohon sa používa upravený tlakový vzduch s tlakom 0,6 MPa. Pri nižšom ovládacom tlaku sa znižuje krútiaci moment pohonu. Tlakový vzduch sa privádza do pohonu cez elektromagnetický ventil, ktorý zaisťuje jeho ovládanie. Pneupohon jednočinný je ovládaný tlakovým vzduchom iba v jednom smere, návrat do východiskovej polohy zaisťujú pružiny. Jednočinné pneupohony sa využívajú ako havarijné.
Parametre pohonu:
| Materiál tela pohonu: | hliníková zliatina |
| Ovládací tlak pohonu: | 6 Bar |
| Max. ovládací tlak: | 8 Bar |
| Teplota okolia: | -20°C...+80°C |
Výbava pohonu za príplatok:
Koncové spínače, pneumatický pozicionér, prevedenie do prostredia s nebezpečenstvom výbuchu. K pneupohonu je potrebné samostatne zakúpiť aj eletromagnetický ventil VCSV, ktorý nájdete v našej ponuke.
Dodatočné parametre
| Kategória: | S jednočinným pneumatickým pohonom |
|---|---|
| Záruka: | 2 roky |
