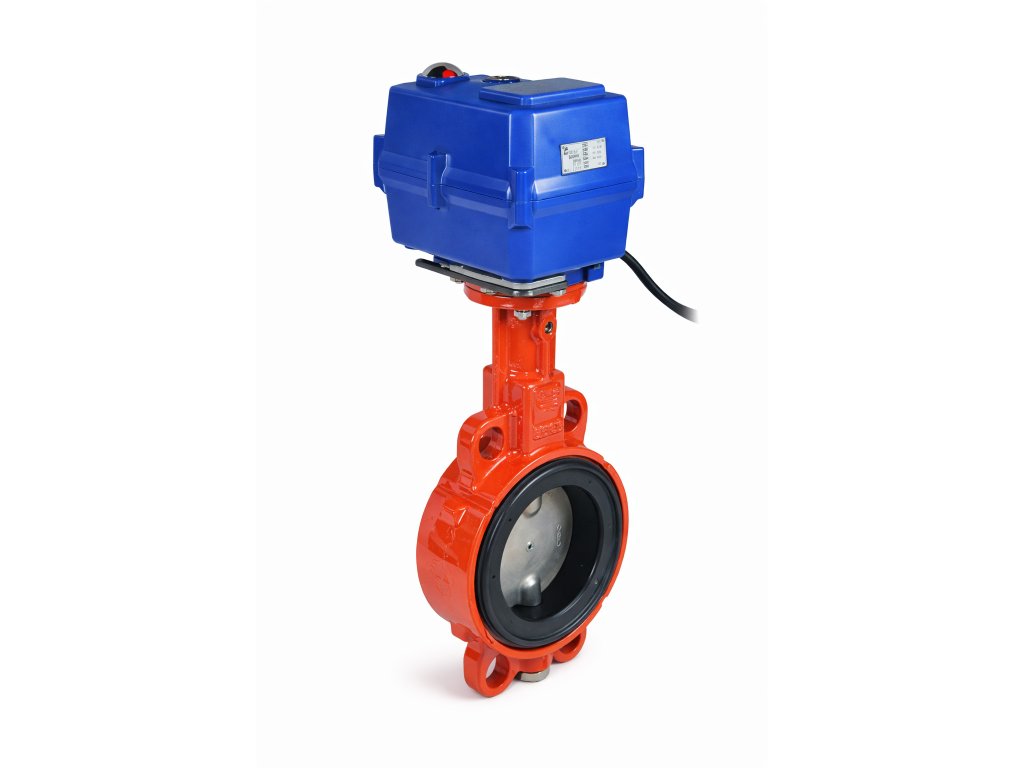

624B Klapka medziprírubová s elektropohonom TCR s havarijnou funkciou
Kód: 624B032TCR05NKT3224 624B032TCR05NKT32230 624B040TCR05NKT3224 624B040TCR05NKT32230 624B050TCR05NKT3224 624B050TCR05NKT32230 624B065TCR05NKT3224 624B065TCR05NKT32230 624B080TCR05NKT3224 624B080TCR05NKT32230 624B100TCR11NKT3224 624B100TCR11NKT32230 Zvoľte variant
Podrobný popis
Medziprírubová uzatváracia klapka 624B s diskom z nerezovej ocele je vhodná pre neagresívne kvapaliny, ako je studená/teplá voda, pitná voda, kondenzát, surová voda a pod. Klapka je osadená servopohonom TCR s havarijnou funkciou, ktorý má stupeň krytia IP67. Tieto komplety ponúkame v dimenziách 32-100 so štandardným pripojením medzi príruby PN6/10/16. Telo zo šedej liatiny v kombinácii s manžetou EPDM umožňuje použitie klapky v teplotnom rozsahu -10 °C až +110 °C a tlaku 0 až 16 bar.
| Parametre klapky: | |
| Manžeta: | EPDM |
| Disk: | nerez |
| Telo: | GG25 |
| Rozsah pracovných teplôt: | -10°C až +110°C |
| Prevádzkové parametre: | TS = +110°C, PS=16 Bar |
| Menovitý tlak: | PN16 |
| Diferenčný tlak: | max. 0,6 MPa |
| Pripojenie: | na príruby PN 6/10/16 |
| Použitie: |
- surová voda, kondenzát - vzduch bez prímesi oleja /> |
| Ovládanie: |
elektropohon / ručne nástrojom |
Klapku ovláda servopohon pootočením hriadeľa v rozsahu 0° až 90°. Polohu disku je možné skontrolovať na optickom ukazovateli polohy. Elektropohon TCR je dodávaný v základnej výbave s 2 koncovými a 2 signalizačnými spínačmi as havarijnou funkciou, ktorá sa v prípade výpadku elektrického napätia sama prestaví do základnej polohy. Tá môže byť podľa vašej voľby buď otvorené alebo zatvorené. Voliť je možné z dvoch variantov napätia (24 V AC/DC a 230 V AC).
Za príplatok je možné ho dovybaviť vysielačom polohy a spojitým riadením 0-10 V.
Tento pohon je adekvátnou náhradou pohonu EQM, ale s havarijnou funkciou.
| Parametre pohonu: | |
| Havarijné funkcie: | Áno |
| Materiál tela pohonu: | hliníková zliatina |
| Krytie elektropohonu: | IP67 |
| Teplota okolia: | -20°C...+60°C |
| Doba prestavenia: | 12 s |
| Napájacie napätie: | 24 V AC/DC, 230 V AC |
Dodatočné parametre
| Kategória: | Klapky |
|---|---|
| Záruka: | 2 roky |
