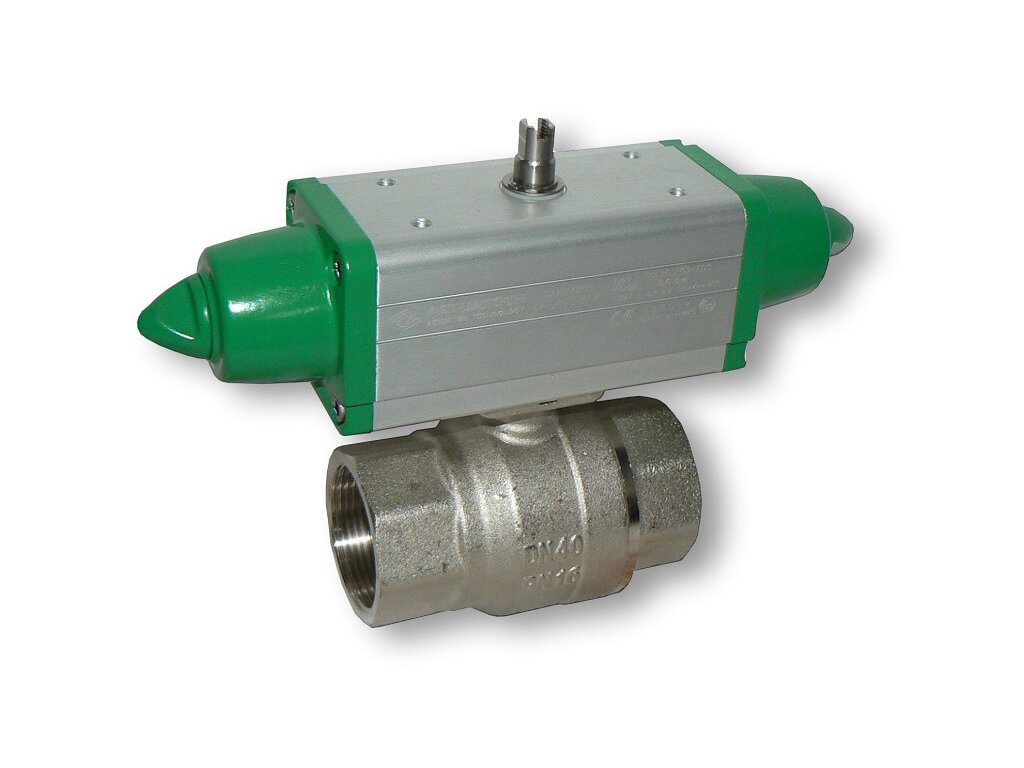

S1021 Kulový kohout závitový s pneupohonem jednočinným
Kód: 431021010S015 431021015S015 431021020S015 431021025S015 431021032S030 431021040S030 431021050S053 4310210652S090 Zvolte variantu
Související produkty
Detailní popis produktu
Kulový kohout je obousměrná uzavírací plnoprůtoková armatura, jejíž uzávěr tvoří plovoucí koule z pochromované mosazi. Uzávěr se zavírá (otevírá) otočením hřídele o 90° pomocí jednočinného pneupohonu. Polohu koule lze sledovat na optickém ukazateli.
Armaturu lze použít pro provozní tekutiny skupiny 2, např. studenou nebo horkou vodu, tlakový vzduch, oleje, uhlovodíky a jiné neagresivní kapaliny v závislosti na použitých materiálech a provozních parametrech.
| Parametry S1021: | |
| Těleso: | niklovaná kovaná mosaz CW 617 N UNI EN 12165 |
| Koule: | opracovaná mosaz chromovaná CW 614 N UNI EN 12164 |
| Sedla: | PTFE |
| Rozsah pracovních teplot: | -20°C až +150°C |
| Jmenovitý tlak: | PN40 (do 5/4"), PN25 (od 1"1/2) |
| Diferenční tlak: | max. 4 MPa (dle světlosti a pohonu) |
| Připojení: | závitové dle ISO 7/1 Rp |
| Ovládání: | pneupohon jednočinný |
Kulový kohout je ovládán pneupohonem, který otáčí jeho hřídelí v rozsahu 0° až 90°. Polohu koule je možno zkontrolovat na optickém ukazateli. Komplet kulového kohoutu s pneupohonem lze za příplatek dovybavit elektromagnetickým ventilem a koncovými spínači. Na vyžádání nabízíme také verzi do prostředí s nebezpečím výbuchu (ATEX, zóna 1,21).
Jednočinný pneupohon je ovládán tlakovým vzduchem (minimálně 6 bar) pouze v jednom směru. Návrat do výchozí polohy zajišťují pružiny. Jednočinné pneupohony se využívají jako havarijní.
| Parametry pohonu: | |
| Havarijní funkce: | ANO |
| Materiál těla pohonu: | hliníková slitina |
| Teplota okolí: | -20°C...+80°C |
| Ovládání: | dle typu pohonu |
| Doba přestavení: | 1 s |
Doplňkové parametry
| Kategorie: | S jednočinným pneupohonem |
|---|---|
| Záruka: | 2 roky |
