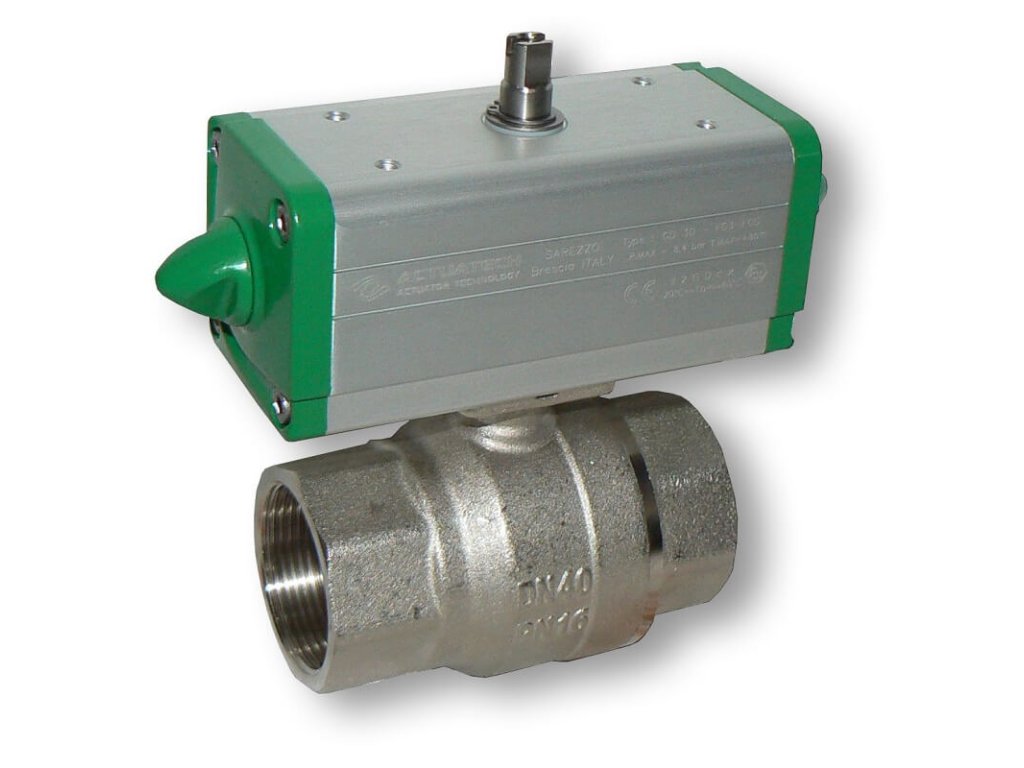

S1021 Kulový kohout závitový s pneupohonem dvojčinným
Kód: 431021010D015 431021015D015 431021020D015 431021025D015 431021032D030 431021040D030 431021050D060 431021065D106 Zvolte variantu
Související produkty
Detailní popis produktu
Kulový kohout je obousměrná uzavírací plnoprůtoková armatura, jejíž uzávěr tvoří plovoucí koule z pochromované mosazi. Uzávěr se zavírá (otevírá) otočením hřídele o 90° pomocí dvojčinného pneupohonu. Polohu koule lze sledovat na optickém ukazateli.
Armaturu lze použít pro provozní tekutiny skupiny 2, např. studenou nebo horkou vodu, tlakový vzduch, oleje, uhlovodíky a jiné neagresivní kapaliny v závislosti na použitých materiálech a provozních parametrech.
| Parametry S1021: | |
| Těleso: | niklovaná kovaná mosaz CW 617 N UNI EN 12165 |
| Koule: | opracovaná mosaz chromovaná CW 614 N UNI EN 12164 |
| Sedla: | PTFE |
| Rozsah pracovních teplot: | -20°C až +150°C |
| Jmenovitý tlak: | PN40 (do 5/4"), PN25 (od 1"1/2) |
| Diferenční tlak: | max. 4 MPa (dle světlosti a pohonu) |
| Připojení: | závitové dle ISO 7/1 Rp |
| Ovládání: | pneupohon dvojčinný |
Dvojčinný pneupohon je ovládán tlakovým vzduchem (minimálně 6 bar) pro oba směry (otevřeno i zavřeno).
Kulový kohout je ovládán pneupohonem, který otáčí jeho hřídelí v rozsahu 0° až 90°. Polohu koule je možno zkontrolovat na optickém ukazateli. Komplet kulového kohoutu s pneupohonem lze za příplatek dovybavit elektromagnetickým ventilem a koncovými spínači. Na vyžádání nabízíme také verzi do prostředí s nebezpečím výbuchu (ATEX, zóna 1,21).
| Parametry pohonu: | |
| Havarijní funkce: | NE |
| Materiál těla pohonu: | hliníková slitina |
| Teplota okolí: | -20°C...+80°C |
| Ovládání: | dle typu pohonu |
| Doba přestavení: | 1 s |
Doplňkové parametry
| Kategorie: | S dvojčinným pneupohonem |
|---|---|
| Záruka: | 2 roky |
