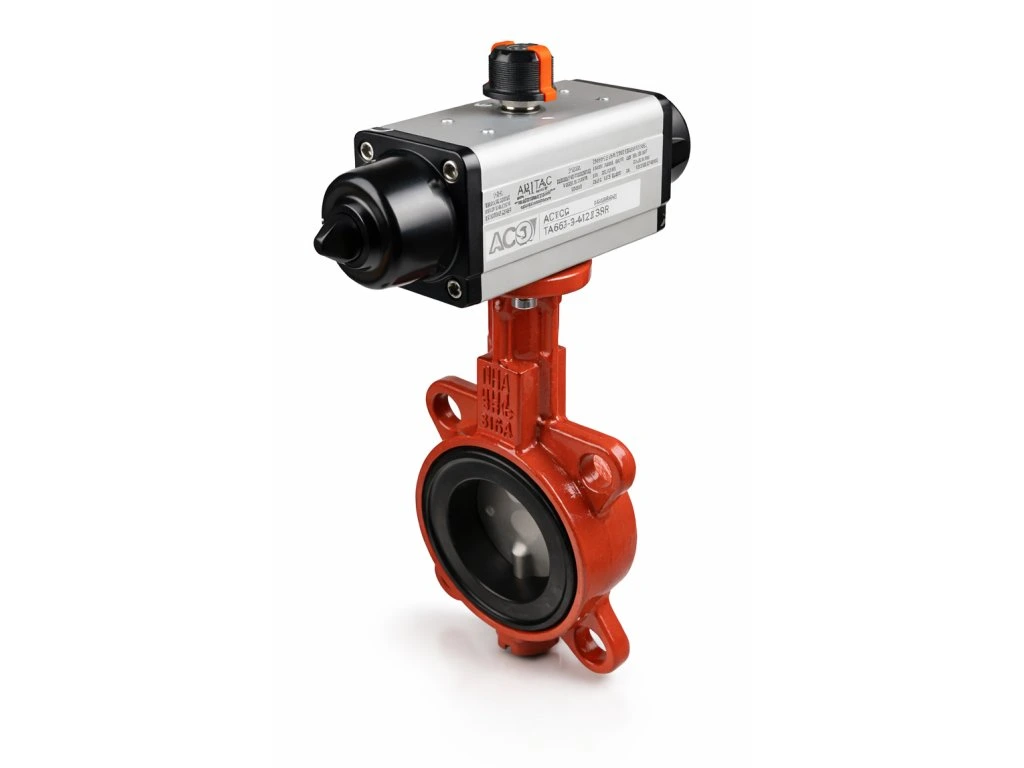

924B Klapka mezipřírubová s pneupohonem jednočinným

Kód: 924B032S030 924B040S030 924B050S030 924B065S030 924B080S053 924B100S090 924B125S120 924B150S180 924B200S240 924B250S480 924B300S720 Zvolte variantu
Neohodnoceno
8 450 Kč 8 450 Kč 8 610 Kč 8 700 Kč 10 230 Kč 13 150 Kč 16 400 Kč 20 900 Kč 25 750 Kč 46 600 Kč 64 900 Kč od 8 450 Kč 10 224,50 Kč včetně DPH 10 224,50 Kč včetně DPH 10 418,10 Kč včetně DPH 10 527 Kč včetně DPH 12 378,30 Kč včetně DPH 15 911,50 Kč včetně DPH 19 844 Kč včetně DPH 25 289 Kč včetně DPH 31 157,50 Kč včetně DPH 56 386 Kč včetně DPH 78 529 Kč včetně DPH od 10 224,50 Kč včetně DPH
Skladem (2-4 týdny) Skladem (2-4 týdny) Skladem (2-4 týdny) Skladem (2-4 týdny) Skladem (2-4 týdny) Skladem (2-4 týdny) Skladem (2-4 týdny) Skladem (2-4 týdny) Skladem (2-4 týdny) Skladem (2-4 týdny) Skladem (2-4 týdny) Zvolte variantu
Dimenze (DN)
Zvolená varianta není k dispozici. Reset vybraných parametrů.
Můžeme doručit do:
31.12.2024 31.12.2024 31.12.2024 31.12.2024 31.12.2024 31.12.2024 31.12.2024 31.12.2024 31.12.2024 31.12.2024 31.12.2024 Zvolte variantu

Mezipřírubová uzavírací klapka 924B ovládaná pneupohonem jednočinným, je určena především pro použití v topných systémech, rozvodech studené vody, pitné vody a jiných neagresivních kapalin. Oproti typu 624B je vyhotovena z tvárné litiny (GGG40) a díky tomu je vhodná také pro venkovní použití.

Součástí tohoto kompletu není elektromagnetický ventil, který je nutné dokoupit samostatně.

Detailní informace

Individuální řešení zakázek
Individuální přístup k zákazníkovi
Nabídneme vám to nejvhodnější řešení vašeho projektu
Doručení do druhého dne
Doručení do druhého dne
na jakékoliv místo
Většina zboží skadem
Většina zboží skladem
Rozesíláme po České republice i na Slovensko

Detailní popis produktu

Mezipřírubová uzavírací klapka 924B s diskem z nerezové oceli je vhodná pro neagresivní kapaliny, jako je studená/teplá voda, pitná voda, kondenzát, surová voda apod. Klapka je osazena pneupohonem jednočinným. Tyto komplety nabízíme v dimenzích 32-300 se standardním připojením mezi příruby PN6/10/16. Tělo z tvárné litiny v kombinaci s manžetou EPDM umožňuje použití klapky v teplotním rozsahu -25°C až +110°C a tlaku 0 až 16 bar, i ve venkovním prostředí.

Na vyžádání Vám můžeme nabídnout také klapku s manžetou EPDM, která je certifikovaná pro pitnou vodu německým institutem DVGW CERT GmbH. Cena kompletu s touto manžetou je stejná jako cena kompletu bez certifikace.

Parametry klapky:

Manžeta: EPDM
Disk: nerez
Tělo: tvárná litina GGG40
Rozsah pracovních teplot: -25°C až +110°C
Provozní parametry: TS = +110°C, PS=16 Bar
Jmenovitý tlak: PN16
Diferenční tlak: max. 1,6 MPa
Připojení: na příruby PN 6/10/16
Použití:


- surová voda, pitná voda, kondenzát
- vzduch bez příměsi oleje

- teplovodní, chladící a klimatizační systémy
Ovládání: pneupohon jednočinný



Pro pneupohon se používá upravený tlakový vzduch o tlaku 0,6 MPa. Při nižším ovládacím tlaku se snižuje kroutící moment pohonu. Tlakový vzduch se přivádí do pohonu přes elektromagnetický ventil, který zajišťuje jeho ovládání. Pneupohon jednočinný je ovládán tlakovým vzduchem pouze v jednom směru, návrat do výchozí polohy zajišťují pružiny. Jednočinné pneupohony se využívají jako havarijní.



Parametry pohonu:

Havarijní funkce: ANO
Materiál těla pohonu: hliníková slitina
Ovládací tlak pohonu: 6 Bar
Max. ovládací tlak: 8 Bar
Teplota okolí: -20°C...+80°C



Volitelná výbava pohonu:

Koncové spínače, pneumatický pozicionér, provedení do prostředí s nebezpečím výbuchu. K pneupohonu je potřeba samostatně zakoupit také eletromagnetický ventil VCSV, který najdete v naší nabídce.

Doplňkové parametry

Kategorie: S jednočinným pneupohonem
Záruka: 2 roky
