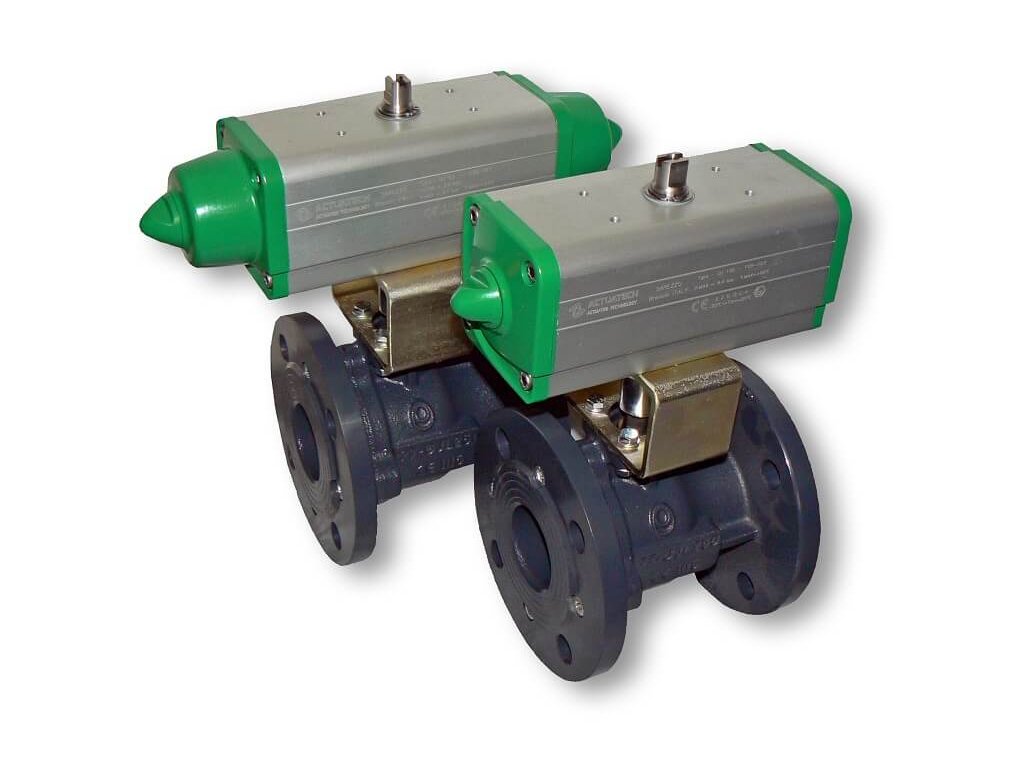

507 Kulový kohout přírubový s pneupohonem jednočinným
Kód: 41507015S015 41507020S015 41507025S030 41507032S030 41507040S053 41507050S090 41507065S090 41507080S180 41507100S240 41507125S360 41507150S480 41507200S720 Zvolte variantu
Související produkty
Detailní popis produktu
Kulový kohout typu 507 je obousměrná uzavírací armatura, jejíž uzávěr tvoří plovoucí koule. Skládá se ze dvou litinových dílů spojených šrouby. Uzávěr se zavírá/otevírá otočením hřídele o 90°pomocí jednočinného pneupohonu. Připojení kulového kohoutu je přírubové dle PN 10/16 až do dimenze 150. Pro vyšší dimenze platí pouze PN16.
Armatura je vhodná pro použití do rozvodů s neagresivními kapalinami, jako je např. studená nebo horká voda, oleje, uhlovodíky atd. Výhodou kulového kohoutu 507 je možnost instalace v prostředí s nebezpečím výbuchu (zóna 1, 21 a 2, 22). Tomuto prostředí je však třeba přizpůsobit nejen pneupohon, ale případně i ovládací elektromagnetický ventil. Se sestavením odpovídajícího kompletu vám rádi pomůžeme, proto nás neváhejte kontaktovat.
| Parametry armatury: | |
| Těleso: | GG25 |
| Koule: | nerez |
| Sedla: | PTFE |
| Rozsah pracovních teplot: | -10°C až +150°C (při tlaku 8 bar) |
| Jmenovitý tlak: | PN16 |
| Diferenční tlak: | max. 1,6 MPa |
| Připojení: | přírubové dle EN 1090-1, PN16 |
| Ovládání: | pneupohon jednočinný |
Pro pneupohon se používá upravený tlakový vzduch o tlaku minimálně 0,6 MPa. Při nižším ovládacím tlaku se snižuje kroutící moment pohonu. Tlakový vzduch se přivádí do pohonu přes elektromagnetický ventil, který zajišťuje jeho ovládání.
| Parametry pohonu: | |
| Materiál těla pohonu: | hliníková slitina |
| Ovládací tlak pohonu: | min. 6 Bar |
| Max. ovládací tlak: | 8 Bar |
| Teplota okolí: | -20°C až +80°C |
Volitelná výbava pohonu:
Elektromagnetický ovládací ventil 24 V AC, 24 V DC, 230 V AC, koncové spínače, pneumatický pozicionér, provedení do prostředí s nebezpečím výbuchu.
Doplňkové parametry
| Kategorie: | S jednočinným pneupohonem |
|---|---|
| Záruka: | 2 roky |
