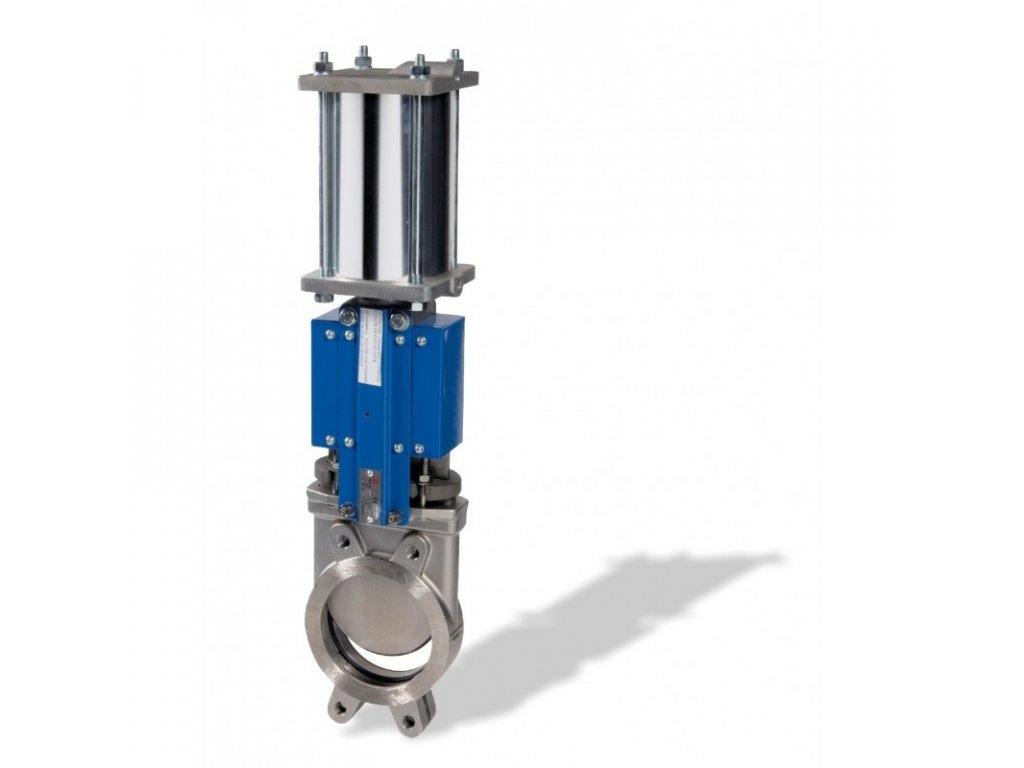

170 Šoupátko nožové mezipřírubové s pneupohonem dvojčinným
Kód: 17170050PA096 17170065PA096 17170080PA096 17170100PA115 17170125PA138 17170150PA138 17170200PA175 17170250PA218 17170300PA218 Zvolte variantuSouvisející produkty
Detailní popis produktu
Nožové šoupátko patří mezi speciální uzavírací armatury, které se používají pro kapalná média s pevnými nečistotami, s velkou hustotou, nebo pro sypké hmoty a granuláty. Největší použití nacházejí v čistírnách odpadních vod, kalovém hospodářství, papírenském průmyslu, energetice, chemickém a potravinářském průmyslu, v cementárnách a podobně.
Šoupátko je ovládáno pneupohonem, který posouvá nůž v obou směrech (otevřeno/zavřeno) za pomocí tlakového vzduchu. Pro pneupohon se používá upravený tlakový vzduch o tlaku alespoň 0,6 MPa. Při nižším ovládacím tlaku se ovládací síla pohonu snižuje. Tlakový vzduch se přivádí do pohonu přes elektromagnetický ventil, který zajišťuje jeho ovládání. Elektromagnetický ventil dodáváme v napětí 230 V AC, 24 V AC nebo 24 V DC (objednat můžete ZDE). Za příplatek je možné osadit pneupohon signalizačními spínači.
Parametry armatury: | |
Těleso: | EN-GLJ-250/EN-JL 1040 |
Nůž: | AISI 304 |
Sedla: | NBR |
Rozsah pracovních teplot: | -10°C až +80°C |
Jmenovitý tlak: | 1,0 MPa |
Diferenční tlak: | max. 1,0 MPa |
Připojení: | přírubové dle EN 1092-2 |
Ovládání: | pneupohon dvojčinný |
Parametry pohonu: | |
Materiál těla pohonu: | hliníková slitina |
Ovládací tlak: | 6 bar |
Teplota okolí: | -20°C...+60°C |
Doplňkové parametry
Kategorie: | Šoupátka ovládaná pneupohonem |
---|---|
Záruka: | 2 roky |
